高效的航测解决方案

  • 航线规划
  • 数据获取
  • 模型重建
  • 数据分析

全面数据化

航线规划

航点飞行

建图航拍

倾斜摄影

带状航线

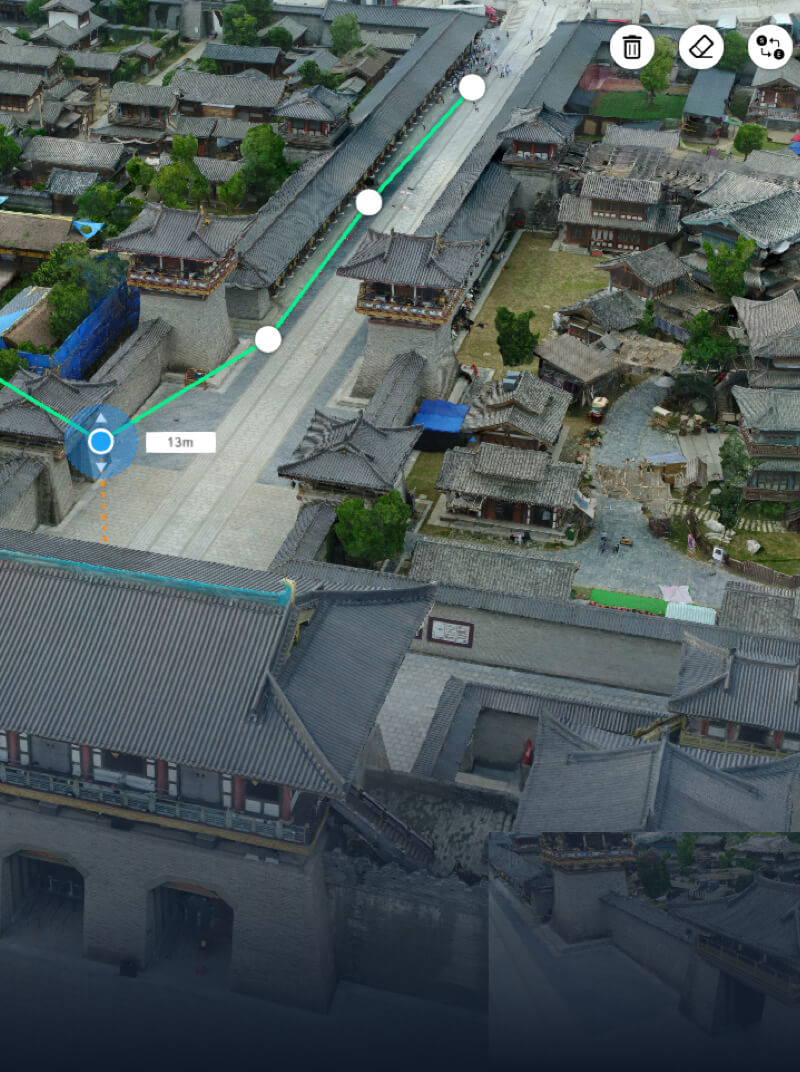

在地图上设定一系列航点即可自动生成航线,支持为每个航点单独设置丰富的航点动作,同时可调整航点的飞行高度、飞行速度、飞行航向、云台俯仰角度等参数。对于精细化飞行任务,还可在已建好的二维正射地图或三维模型上进行航点规划,规划效果更直观。

选定目标区域可自动生成航线。提供地图打点、KML 文件导入、飞行器打点等 3 种方式添加边界点,在无网络情况下也可正常作业。规划过程中,界面会显示预计飞行时间、预计拍照数及面积等重要信息。

选定目标区域可自动规划出 5 组航线:1 组正射航线和 4 组不同朝向的倾斜航线。全面的视角帮助构建更高精度的实景三维模型,同时支持设置倾斜云台角度等参数以满足不同的场景需求。

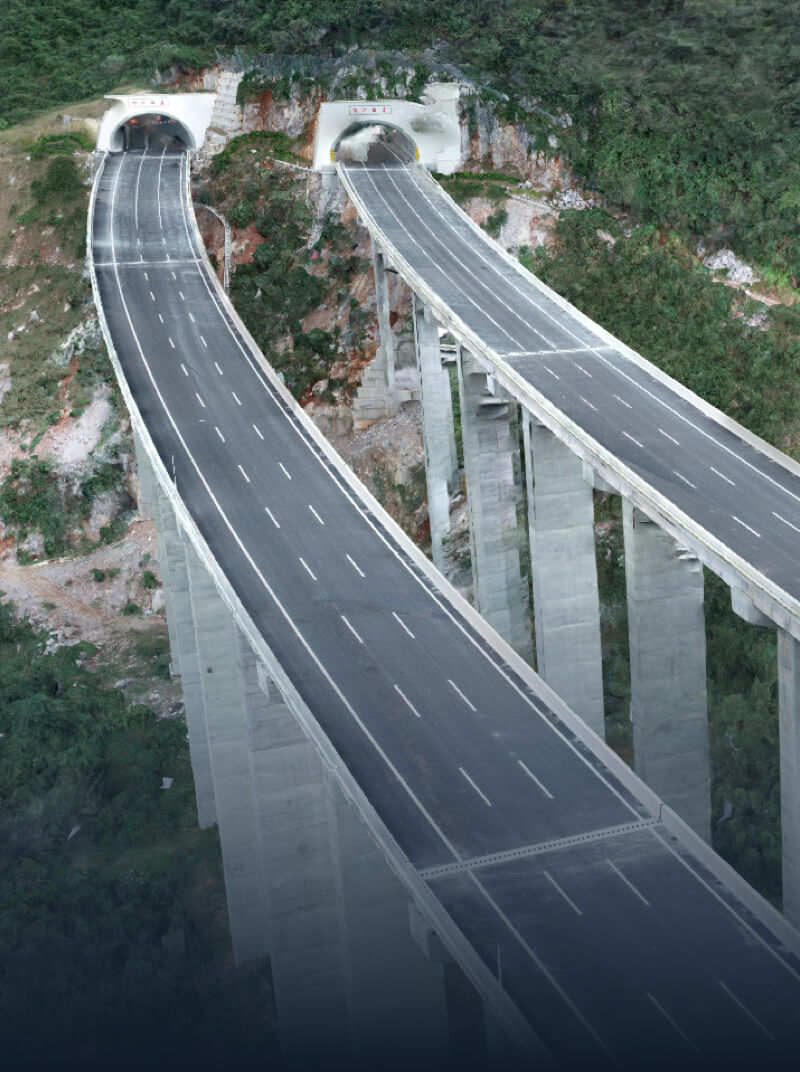

专为公路、河流、管道等带状区域设计,可自动切割大面积带状测区,分段规划航线。用户可自由调整带状宽度,合理规划航线,提升作业效率。

一站式获取高精度成果

  • 简单高效

    界面简洁直观,便于导入图像数据


    数据处理效率最高可达400张影像/1GB内存[1],在作业现场即可快速完成建模。

    [1] 400张影像/1GB内存的处理效率基于精灵 Phantom 4 RTK 拍摄的单张影像大小计算,相当于 1GB 内存可处理 8GP 数据容量。

  • 精益求精

    设置控制点和检查点,生成绝对精度更高的二维地图和三维模型。


    输出详细质量报告,让建模精度数据一目了然,确保符合项目交付精度要求。

  • 运用自如

    内置 8500+ 成果坐标系,根据需求选择对应输出坐标系。

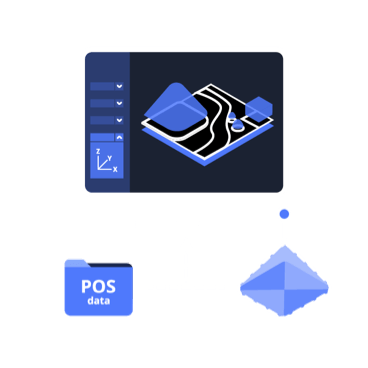

    支持导入 POS 数据、GCP 数据,提升重建精度,满足多种场景的重建需求。

模型重建

二维重建

重播

实时二维重建

基于同步定位、地图构建和影像正射纠正算法,在飞行过程中实时生成二维正射影像,实现边飞边出图。在作业现场就能及时发现问题,灵活采取更具针对性的应对措施。

后处理二维重建

根据农田、城市等不同场景分别优化算法,全面升级的真正射影像技术有效避免图像扭曲变形,准确细致地呈现目标对象和测区。

重播
重播

二维多光谱重建1

通过多光谱影像,生成NDVI、NDRE 等植被指数图,帮助判断植物生长状况及异常问题。支持进一步输出变量喷洒处方图,配合大疆农业植保机使用,可减少运营成本,提升产量,实现精准农业。

1.支持机型:精灵 4 多光谱版
支持多光谱成像波段:
蓝色(B):450 nm ± 16 nm、绿色(G):560 nm ± 16 nm、红色(R):650 nm ± 16 nm、
红边(RE):730 nm ± 16 nm、近红外(NIR):840 nm ± 26 nm
支持植被指数:NDVI、GNDVI、NDRE、LCI、OSAVI。

三维重建

实时三维重建2

基于 DJI 先进的实时点云重建算法,将无人机采集的数据可视化,实时生成高精度、高密度点云,满足事故现场、工程监测、电力巡线等场景的展示与精确测量需求。

2. 仅精灵 Phantom 4 RTK(带屏遥控器)、精灵 Phantom 4 Pro V2.0+ 和 精灵 Phantom 4 Pro V2.0 支持此功能。

重播
重播

后处理三维重建

导入多角度拍摄所得影像,自动生成实景三维模型。提供高、中、低三种重建精度,满足不同事故现场建模、电网设备重建、建筑项目进度跟踪等多种应用的需求。基于 CUDA 智能重建算法,可在短时间内处理大规模数据,输出高质量重建结果。

数据分析

二维与三维测量

轻松测量目标对象的坐标、距离、面积、体积等多种关键数据,为进一步分析决策提供数据支撑。

坐标

距离

面积

体积

模型标注

在测量结束后对测量结果进行管理,如命名测量对象、标注尺寸、导出结果等,让数据存储更加合理,项目优化与报告更加直观高效。

相机位姿

在模型上任意点击,可快速展示此处的所有拍照点及图像。模型与图像间的快速切换便于随时查看现场情况,对具体细节进行核查。

无缝兼容

大疆智图支持精灵 Phantom 4 系列无人机:

精灵 Phantom 4 RTK(带屏遥控器)
精灵 Phantom 4 Pro V2.0
精灵 Phantom 4 Pro + V2.0
精灵 Phantom 4 Pro
精灵 Phantom 4 Advanced
精灵 Phantom 4

开启智慧航测解决方案

人工智能驱动的定制化航测解决方案,能够从地理位置信息数据获取、处理、应用等各个环节着手,轻松制定全方位的解决方案,提高精细化程度,加快业务交付。

1

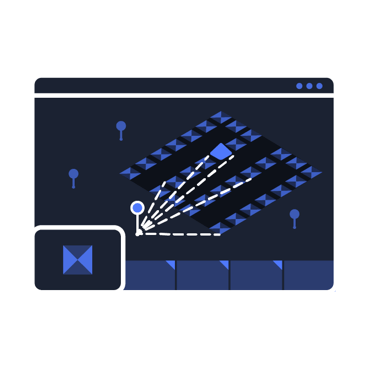

数据获取

确认作业任务,选择适合的方式规划航线,简单操作就能获取所需数据。

2

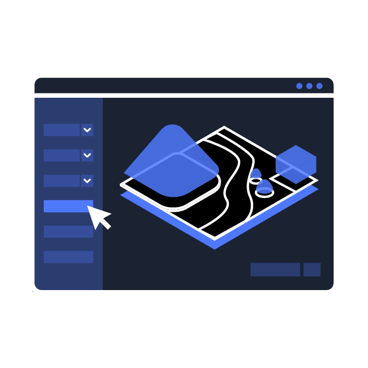

数据处理

凭借先进的图像处理技术生成高精度二维正射地图与三维模型,让已有资产、目标对象及环境了如指掌。

3

数据应用

结合机器学习等智能技术,支持各行各业为数据的落地应用开发专属解决方案。

4

任务执行

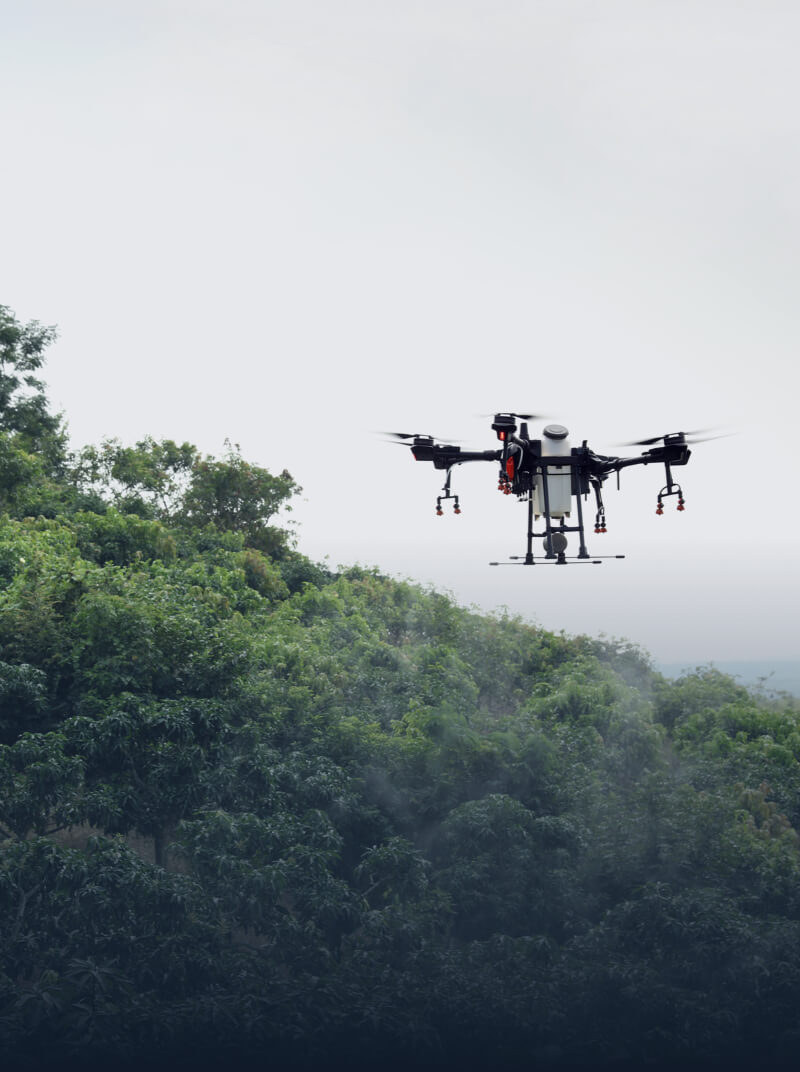

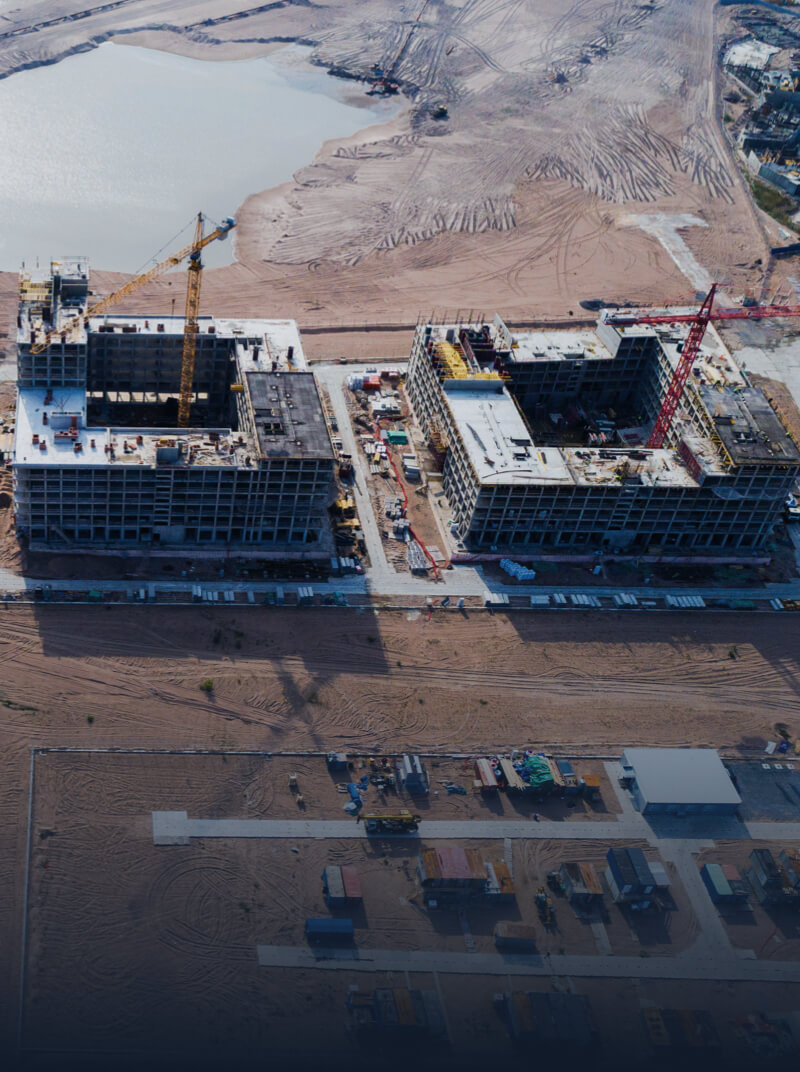

提升作业自动化水平,高效执行作物喷洒、材料运输、施工现场监测等任务。

大疆智图版本

功能/版本 基础版 进阶版 专业版 测绘版 电力版
实时二维建图
农业应用
二维重建(农田)
二维多光谱重建
KML 文件导入
二维重建(城市)
输出坐标系选择
三维重建
三维航线规划
像控点管理

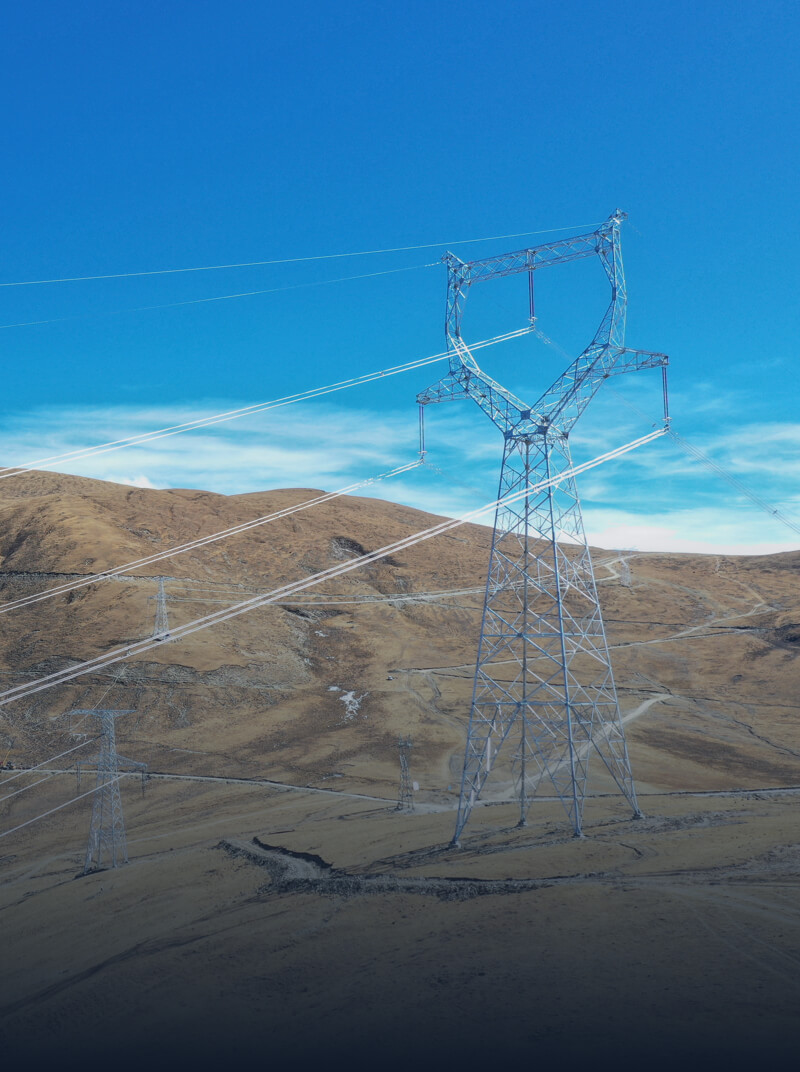

电力场景模式
